Chevrolet PU 1950

Ägare: Asarums Lack / Lars Esselius
Projektet påbörjades Februari 2007

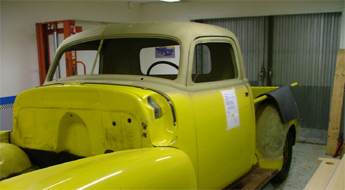

Denna gula "klimp" kom till oss i slutet på november 2005 för att modernisera väghållning samt drivlina.

Oj - Vad hon har fått vänta! Men som man brukar säga; Den som väntar på något gott

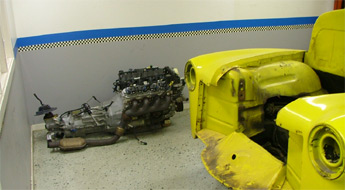

  • LS1 Camaro motor i väntan på installation.

  • "Projektet" väntar på ny framvagn samt motorn.

  • Framvagn samt ramben från Camaro bortkapat, Corvette -89 delar som syns på bild ska monters. Notera att ramen är fastspänd i en jigg.

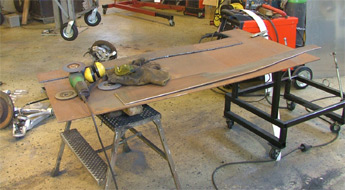

  • Nya rambensplåtar skärs ut i plåt med plasmaskärare.

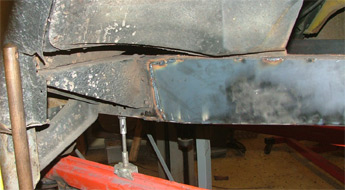

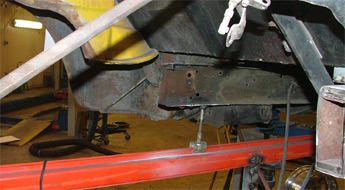

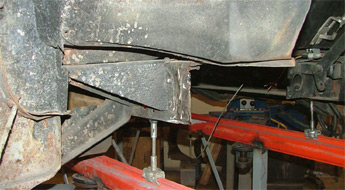

  • Den gamla skarvningen syns här på bild.

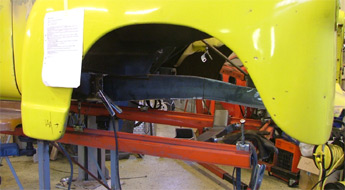

  • Mycket plattjärn är bortkapat för att frilägga orginalbalken.

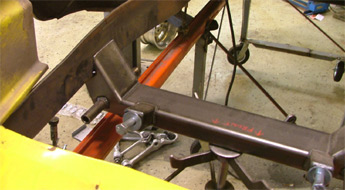

  • Innerprofilen måttas in.

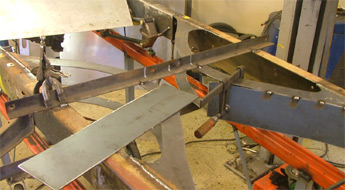

  • Framvagnsbalk punktas på plats för att stötta rambensskenorna.

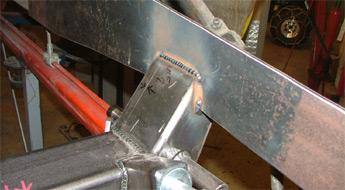

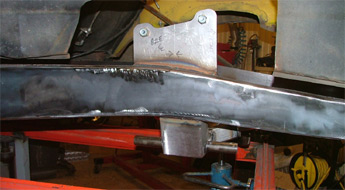

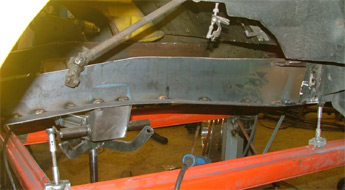

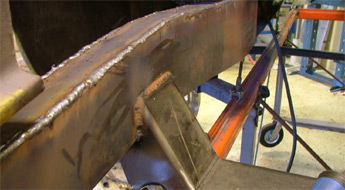

  • Ytterprofil skarvas med orginalramen.

  • Framvagnsbalk helsvetsad.....Wow, vackert!

  • Höger ramtass boxad och klar, väntar på att slipas.

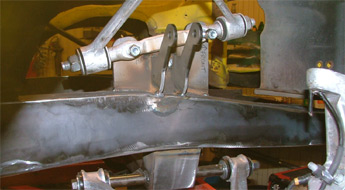

  • Ramtass slipad samt fäste för övre bärarm monterad.

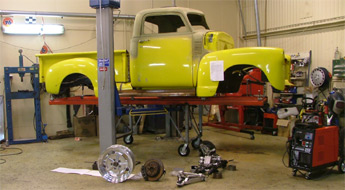

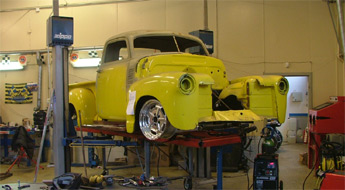

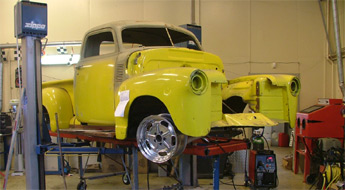

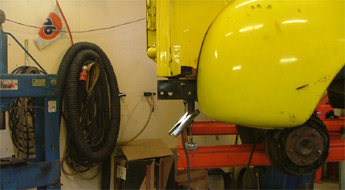

  • Ride Hight testas.

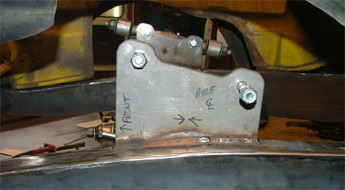

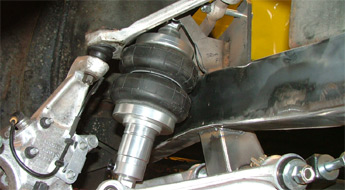

  • Övre fäste för luftfjädring monterad.

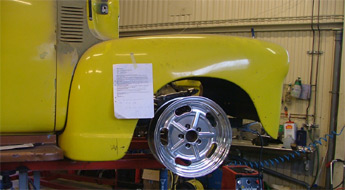

  • Cheva - låg

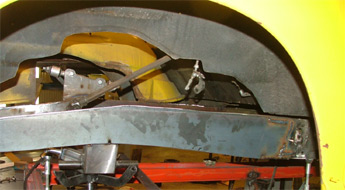

  • Cheva - hög

  • Höger ramben klart konstruktionsmässigt.

  • Vänster ramtass påbörjad.

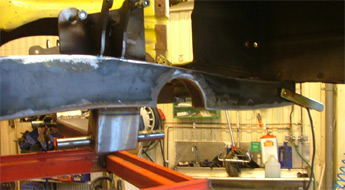

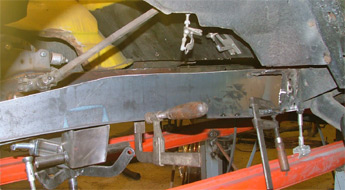

  • Bottenplåten på ramen punktas fast.

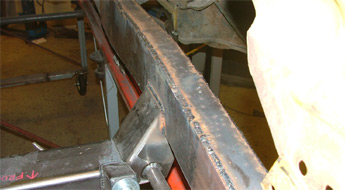

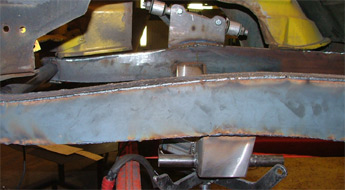

  • Ytterprofil på plats, skarvad med orginalram.

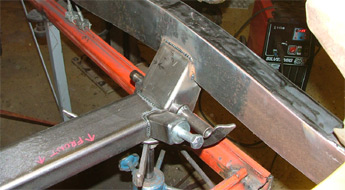

  • Profilerna, helsvetsade.

  • Svetsfogar som ska slipas.

  • Vänster ramtass klar.

  • Övre bärarmsfäste klart.

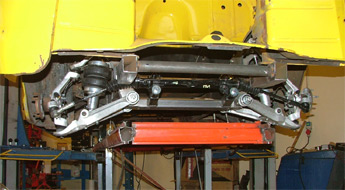

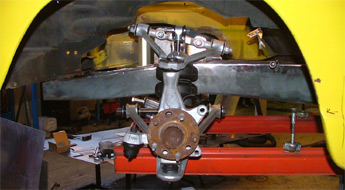

  • Vänster bärarmar monterade.

  • Ramen modifieras för kuggstången.

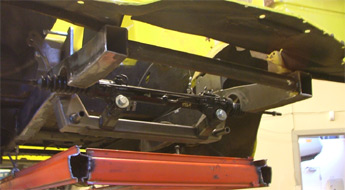

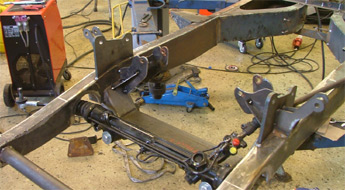

  • Kuggstången provmonteras.

  • Ramen helt klar för installation av bärarmar.

  • Framvagnens konstruktion är nu färdig.

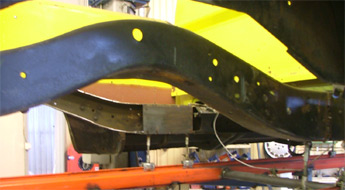

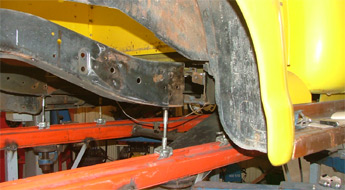

  • Bakram ska kortas samt fyrlänk monteras.

  • Ramen kapad.

  • Innan kortning.

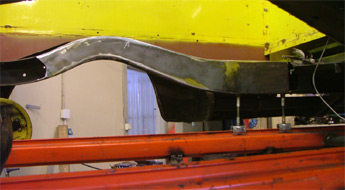

  • Efter kortning.

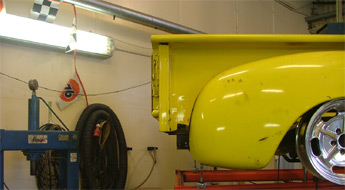

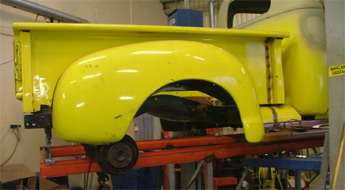

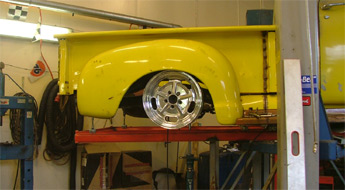

  • Ridehigh provas.

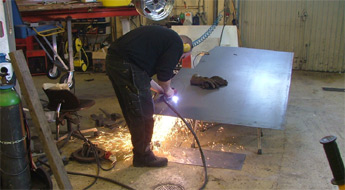

  • Plåtprofiler till boxning av kickup skärs ut med plasmaskärare.

  • Extra kraftiga plåtar sätts på plats där fyrlänksstag skall fästas.

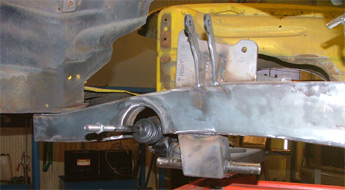

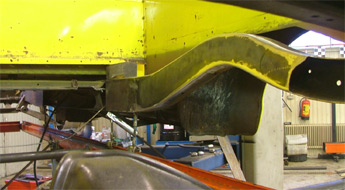

  • Vänster kickup är nu boxad, svetsad samt slipad.

  • Höger kickup, boxad och klar.

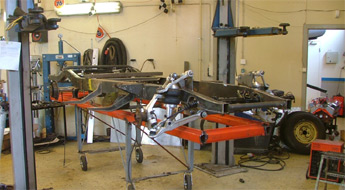

  • Fyrlänksfästen monteras.

  • Fästet svetsad på plats.

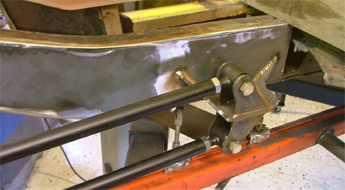

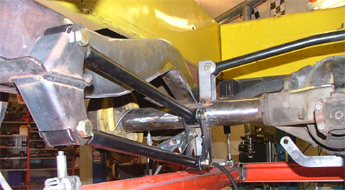

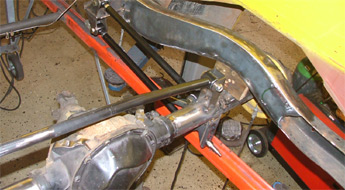

  • Panhard stag monterat.

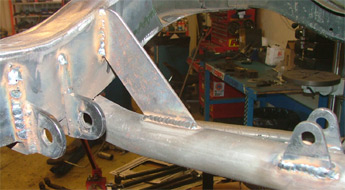

  • Fästen till fyrlink & panhard helsvetsas.

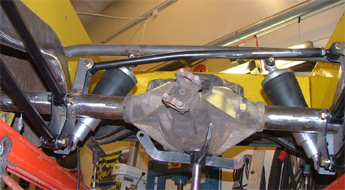

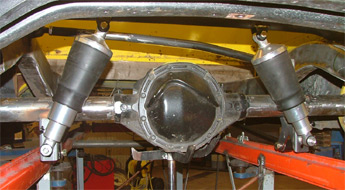

  • Air Rid monterade.

  • Bakaxelns upphängning klar.

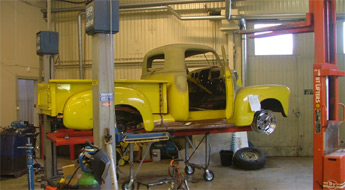

  • Dax att lyfta karossen.

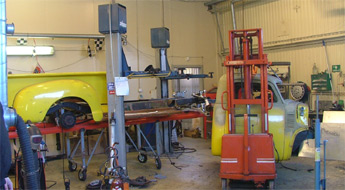

  • Det krävdes flera svordomar för att lyfta av hytten.

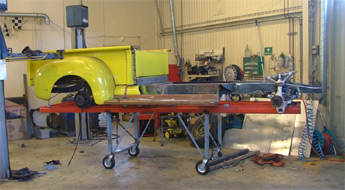

  • Nu ska flaket bort.

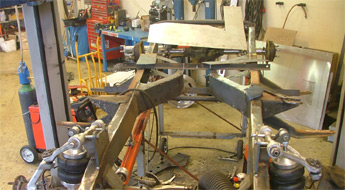

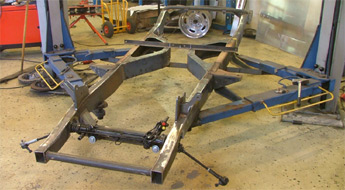

  • Frilagd ram.

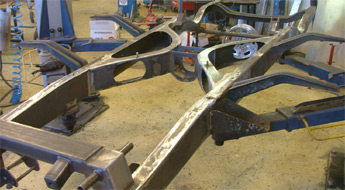

  • Arbete med ramkrysset påbörjas.

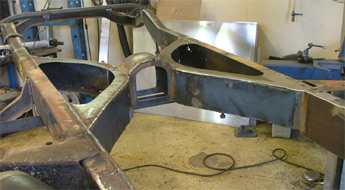

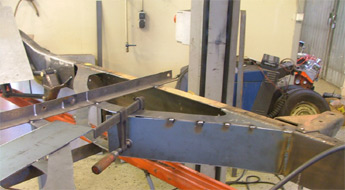

  • Krysset boxas på insidan, kommer att sitta ihop på mitten.

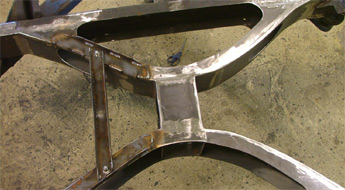

  • Främre delen av krysset boxat.

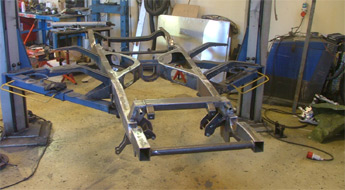

  • Ramen är nu frilgad från jiggen, krysset boxat och klart.

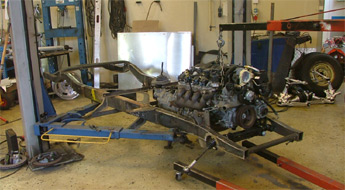

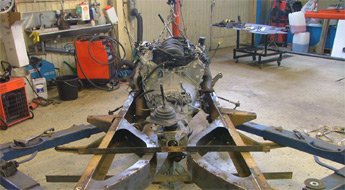

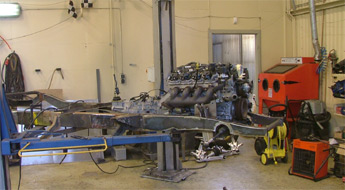

  • Motor samt växellåda måttas in.

  • Placeringen är nu bestämd.

  • Sidovy av placering av motor.

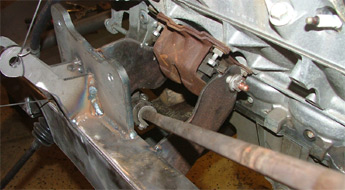

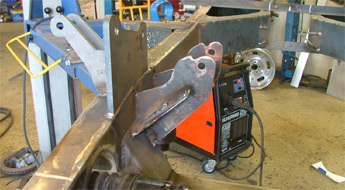

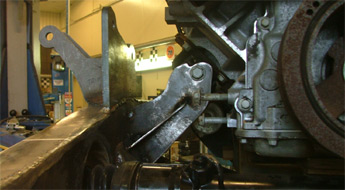

  • Motorfäste vid rattaxel krävde lite tankeverksamhet.

  • Höger motorfäste klart.

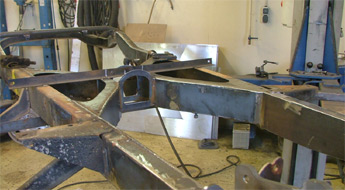

  • Motorfästen skall nu helsvetsas.

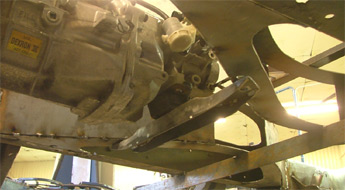

  • Växellådsfäste tillverkat.

  • Fäste höger sida svetsat och klart.

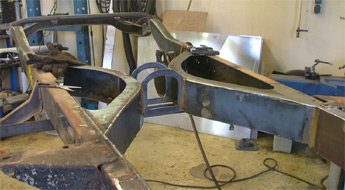

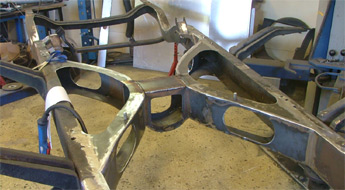

  • Genomgång för kardan i krysset påbörjas.

  • Tunnelväggar monterade.

  • Överdelen monterad.

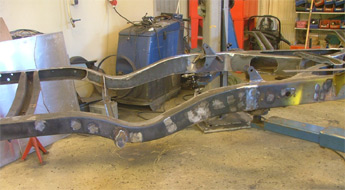

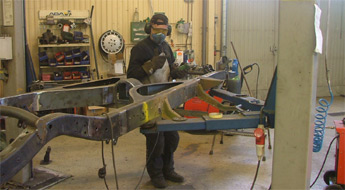

  • Slipning pågår.

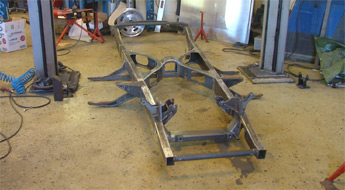

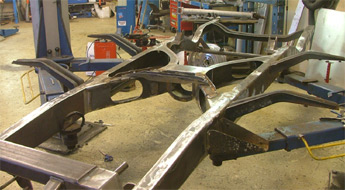

  • Ovansidan klar, dax att vända på ramen.

  • Ramen vänd och svetsad.

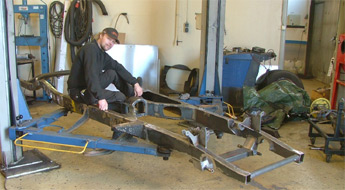

  • Undersidan slipad.

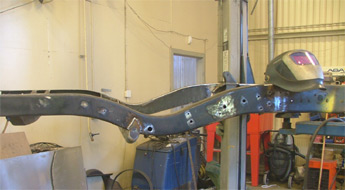

  • Botten på kardantunneln, svetsad.

  • 104 st nitkål ska svetsas igen i ramen.

  • Förstärkning till stötdämparfästen bak ditsvetsade.

  • Nithålen svetsade och slipade.

  • Växellådsfästets infästning i ramen förstärks.

  • Växellådans infästning är nu klar.

  • Ramen färdigsvetsad.

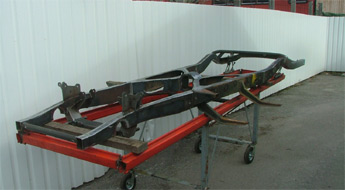

  • Nu väntar blästring samt lackering.

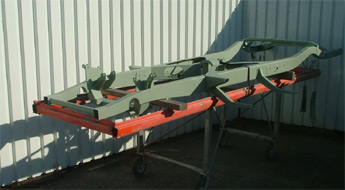

  • Ram, blästrad och grundmålad.

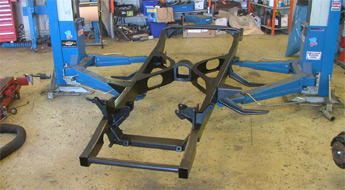

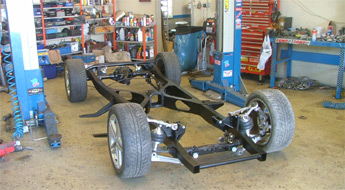

  • Ram, lackad sidenmatt svart, montering av hjulupphängning påbörjas.

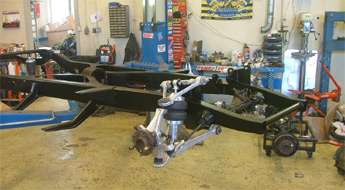

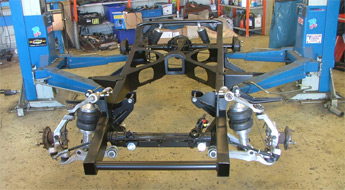

  • Framvagn på plats.

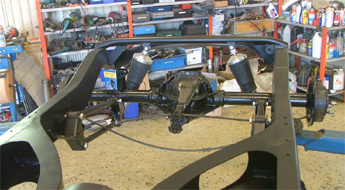

  • Bakaxel monterad.

  • Klart för installation av motor samt växellåda.

  • Provmontering av hjul.

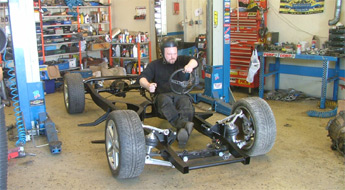

  • Första provturen!!! Jocke "The Rodder" Berglund" fick den äran.

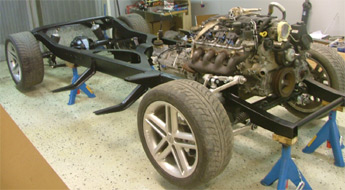

  • LS1 motor med 6 växlad manuell låda monterad.
